全國咨詢熱線(0532)8218 2686

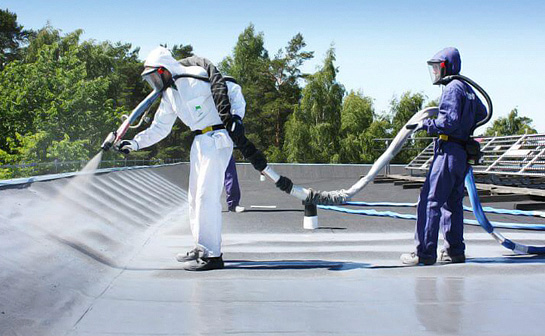

海美特自主研發的第三代噴涂聚脲彈性體材料，通過A組分改性半預聚體與B組分端氨基聚醚、胺擴鏈劑、納米填料、顏料組成，現場噴涂成型。

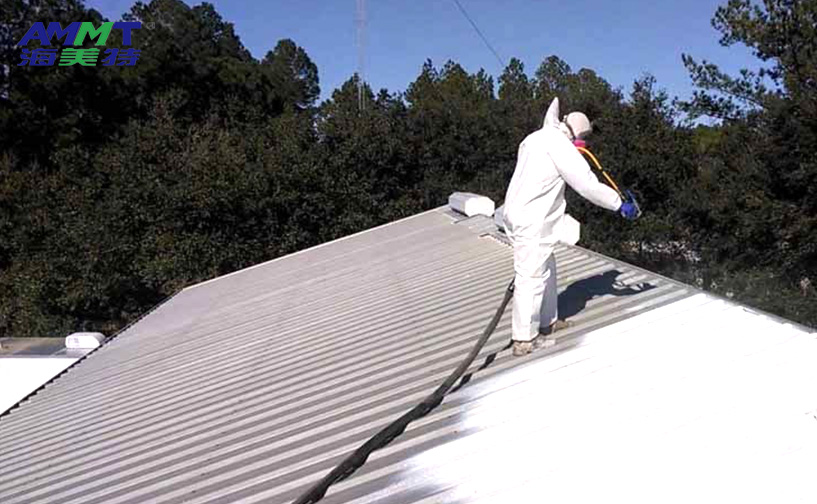

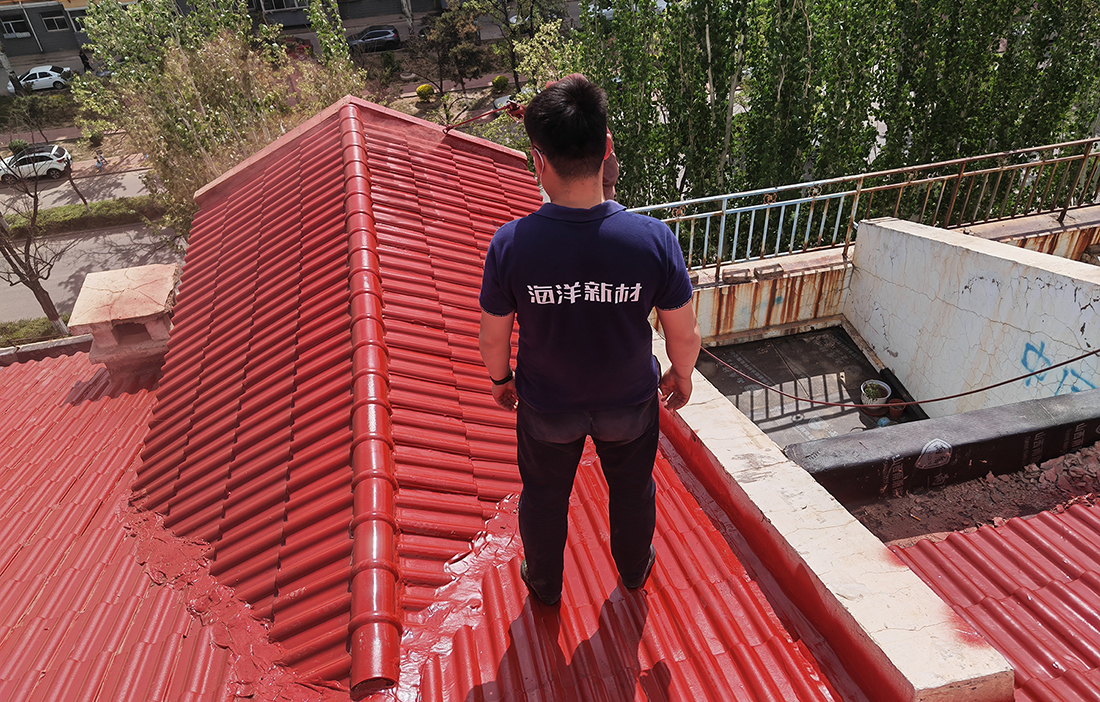

該技術突破了以往聚脲/聚氨酯材料必須使用底漆的局限，可直接噴涂于基材表面，將新材料、新設備和新工藝有機的結合在一起，是傳統技術的一次革命性飛躍！目前產品應用在老舊小區瓦屋面防水、新建建筑屋頂防水、老舊小區SBS屋面防水等多個領域。
1、 施工工期短——產品固化快，10秒凝膠，10分鐘達到步行強度，縮短涂裝周期
2、 涂層無接縫——采用噴涂工藝，頂面、立面、復雜曲面連續無接縫施工、無流掛，克服多層施工帶來的弊病，杜絕滲漏風險
3、 受施工環境影響小——由于材料的有異性對施工溫度和濕度不敏感，降低施工難度和質量風險
4、 防水性能優越——涂層致密連續、無接縫，能在風吹雨淋日曬的情況下保持良好的防水性能。
5、 物理性能優越——對不同的基材（混凝土、鐵/鋼/不銹鋼、鋁、銅、橡膠、木質等底材）均有良好附著力；耐介質性能優秀；
硬度（彈性/剛性）可調整范圍大；拉伸強度高、伸長率高、耐介質好、耐磨性好、抗沖擊優異；脂肪族體系可長期戶外使用。
6、 裂縫追隨性優異——能耐受結構變形而聚脲涂層本身不會損壞
7、 環保型產品——不含溶劑，施工安全，對環境友好
| 項目 | 指標 | 檢測標準 |
|---|---|---|
| 固含量/% | ≥98 | GB/T 23446-2009 |
| 凝膠時間/s | ≤45 | GB/T 23446-2009 |
| 拉伸強度/ MPa | ≥16.0 | GB/T 23446-2009 |
| 扯斷伸長率/% | ≥450 | GB/T 23446-2009 |
| 撕裂強度 N/mm | ≥50 | GB/T 529-2008 |
| 邵A硬度/° | ≥80 | GB/T 531.1-2008 |
| 耐沖擊性 /Kg.m | ≥1.0 | GB/T 20624.2-2006 |
| 粘結強度/ MPa | ≥2.5 | GB/T 16777-2008 |
| 吸水率，% | ≤5.0 | GB/T 23446-2009 |
| 低溫彎折性，℃ | -40℃通過 | GB/T 16777-2008 |
| 耐磨性（750g，500r），mg | ≤30 | GB/T 1768-2006 |
| 人工氣候老化/1512h | 良好 | GB/T 23446-2009 |
| 耐酸堿鹽 | 合格 | GB/T 23446-2009 |
| 熱處理 | 合格 | GB/T 23446-2009 |
| 不透水性 | 不透水 | GB/T 16777-2008 |
| 顏色 | 可根據用戶要求調制 | GB/T 9761-2008 |
| 以上參數均為采用Graco H-XP3主機＆Fusion AP噴槍在實驗室條件下噴涂，于23±2℃相對濕度為50%±5%條件下固化7天后測試的物理性能。 | ||
施工前將A/B組份分別攪拌均勻。
本產品為雙組份包裝，A組份、B組份的比例為是A：B=1:1 （體積比）。
施工時必須使用本公司指定的高溫、高壓撞擊混合設備或靜態螺旋混合設備。
標準厚度：1.5-2mm。
涂裝間隔：最長不超過3小時。
未用完A組份應充氮氣后密封保存。
嚴禁加入任何稀釋劑。
工具清洗：專用稀釋劑。
金屬底材應噴砂至Sa2.5級，保證底材表面清潔、無油污灰塵等雜質。
涂裝溫度5-35℃，相對濕度80%以下，底材表面溫度高于露點3℃以上。
雨、雪、風沙較大等惡劣天氣影響涂裝的，不能進行涂裝。
施工現場要保證有良好的通風，同時要隔絕火源、遠離熱源。
AMMT海美特聚脲材料，產品性能優越，應用廣泛在不同領域：
水壩堤岸、水庫水渠、橋梁橋墩

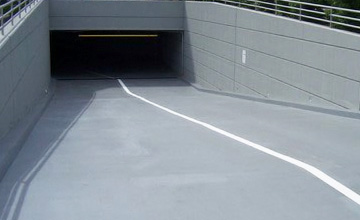

交通隧道、灌溉水渠等水利設施

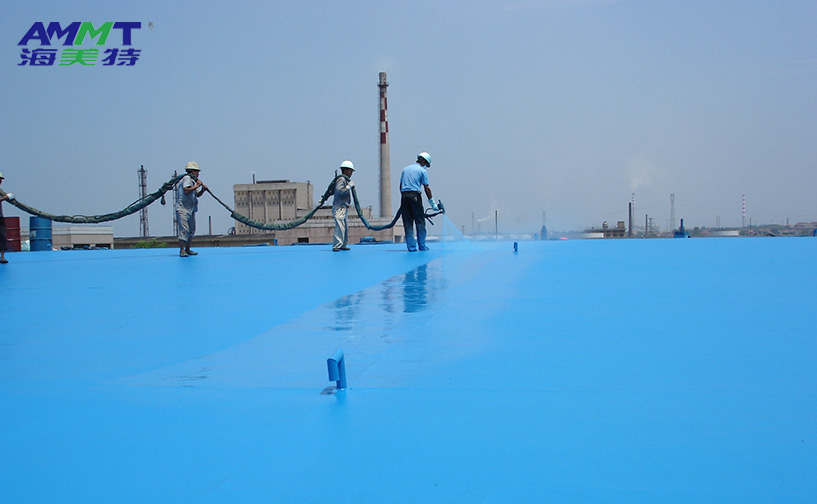

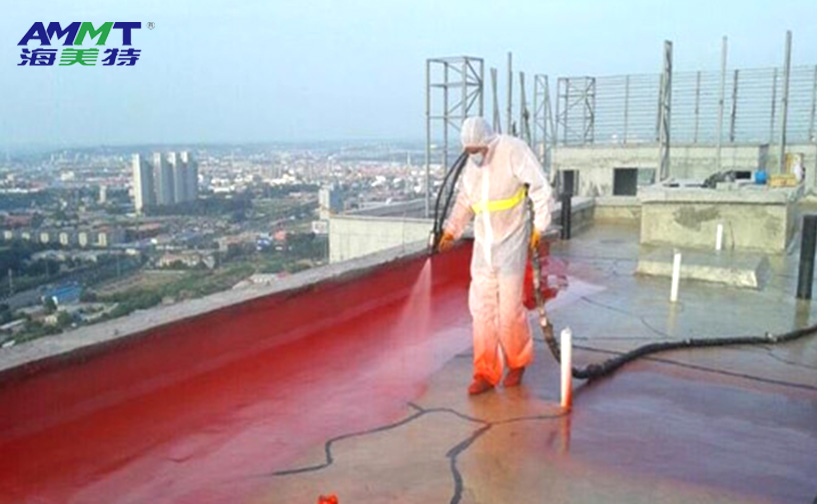

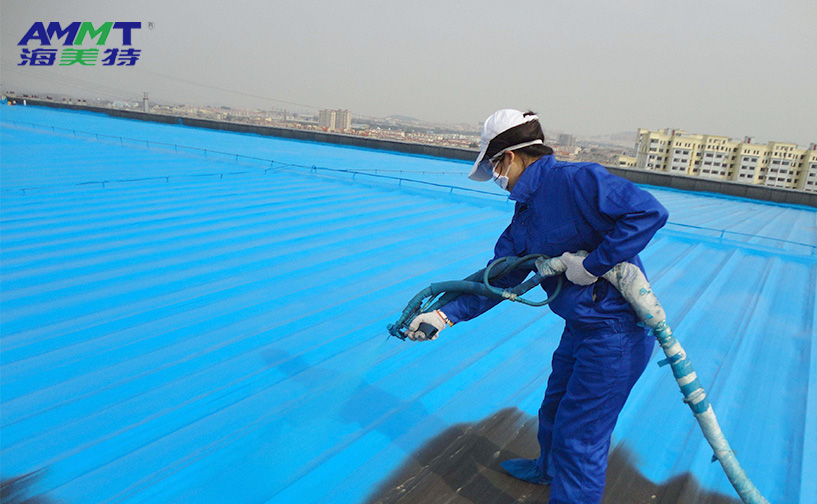

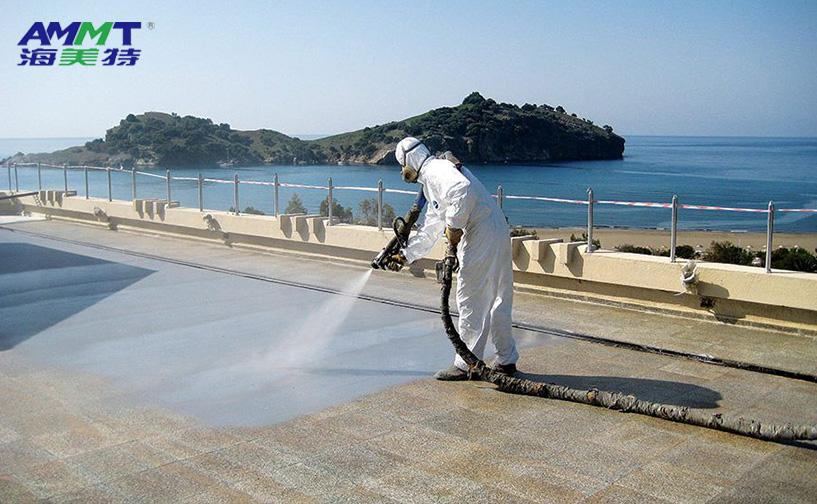

屋面、陽臺、地下室、露臺
高鐵路基等建筑設施
污水處理池、游泳池、水上樂園

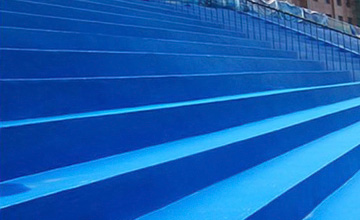

體育場館看臺等設施
詳細施工設備見下圖：

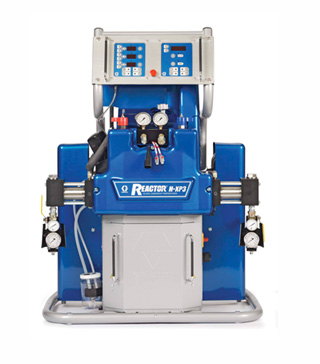

固瑞克Graco噴涂設備

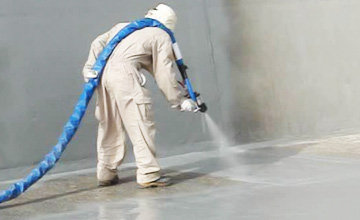

噴涂設備使用示意圖

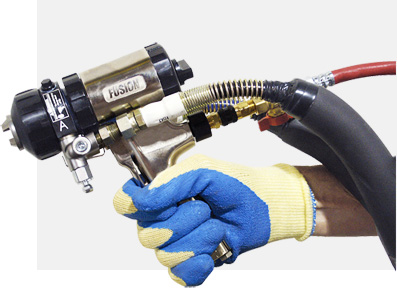

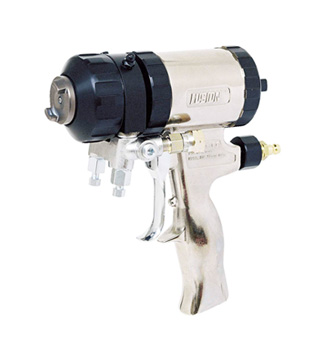

噴槍
聯系方式
電話：186 6185 4506?
傳真：0532-82182988
地址：山東省青島市黃島區科教二路167號
網址：m.taobaotemai.cn
郵箱：ammt@ammt.cn
給我們留言
0532 8218 2686
